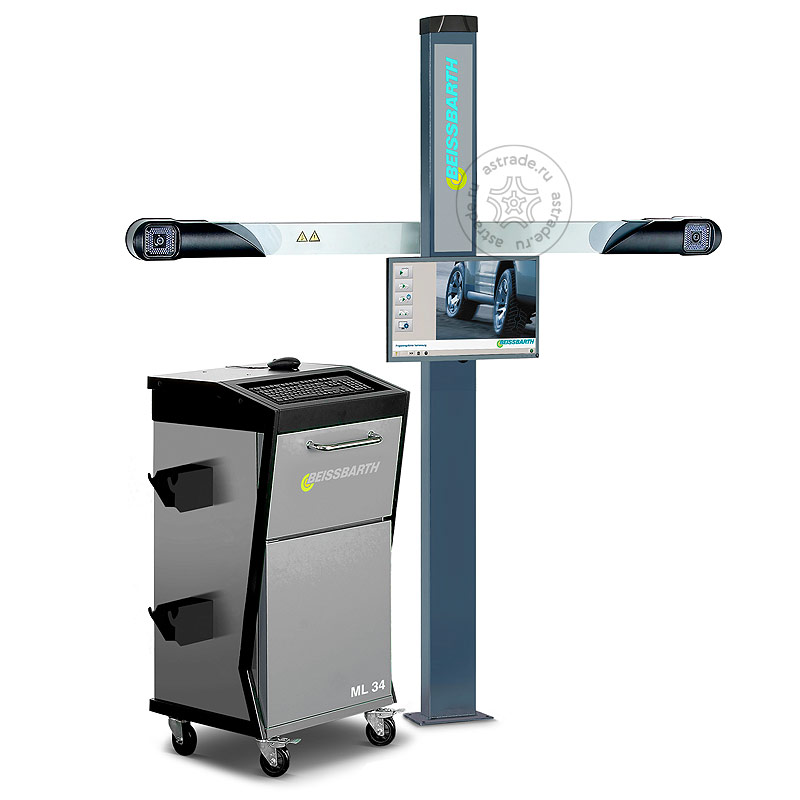

BEISSBARTH Easy 2-CAM

ML 33
ML 34
ML 35

  1. Стандартное расположение стенда перед автомобилем;
  2. Калибровка при установке не требуется;
  3. Регулируемая высота положения камер;
  4. Работа на любой высоте подъемника;
  5. Для работы на подъемнике и на яме;
  6. От малых автомобилей до длиннобазных микроавтобусов;
  7. Удобное дублирование команд при помощи светодиодов на блоке камер;
  8. Современный ПК Dell™ под управлением Windows™ 10;
  9. Интуитивный удобный интерфейс;
  10. Пошаговые процедуры измерения: стандартные, быстрые и пользовательские;
  11. Полная база данных Autodata™ с возможностью обновления, редактирования и добавления автомобилей;
  12. Отображение данных развала в поднятом состоянии облегчает регулировку.

Простая установка

  • Стандартное расположение стенда перед автомобилем;
  • Калибровка при установке – не требуется (стенд откалиброван с производства с гарантией сервисной службы);
  • Регулируемая высота положения камер;
  • Работа на любой высоте подъемника без искажения углов;
  • Отлично подходит как для работы на подъемнике, так и на яме;
  • Широкий угол зрения камер позволяет работать как с короткобазными легковыми машинами, так и с коммерческими длиннобазными микроавтобусами;
  • Удобное дублирование команд при помощи цветных светодиодов на блоке камер.

Настройка высоты положения камер:

От 600 до 2 400 мм для разных рабочих высот (начиная с уровня земли),

  • ML 33: – ручная настройка высоты;
  • ML 34: – электропривод блока камер (управление кнопкой);
  • ML 35: – автоматический электропривод блока камер (автоматическое слежение за уровнем подъемника).

Универсальное положение дисплеев:

  • Настенный монтаж, установка на рабочем посту мастера или установка на мобильном кабинете – по желанию мастера;
  • Дублирование информации на двух мониторах в модели ML 35.

Подходит для любых колесных баз

Стенд идеально подходит для колесных баз в диапазоне от 1 800 до 4 500 мм.

Подходит для работы на любых видах постов:

4-стоечные, ножничные, плунжерные подъемники и ямы.

Программное обеспечение Easy 2-Cam:


Рабочая среда:

  • Современный ПК Dell под управлением Windows 10;
  • Удобный интуитивно понятный интерфейс;
  • Пошаговые процедуры измерения: стандартные, быстрые и пользовательские;
  • Полная база данных Autodata с возможностью обновления, редактирования и добавления автомобилей;
  • Отображение данных развала в поднятом состоянии облегчает регулировку.

Стандартные измеряемые параметры

Суммарное схождение (пер. + задн. мост) ±50°
Индивид, схождение (пер. + задн. мост) ±25°
Развал (передний + задний мост) ±15°
Смещение (передний + задний мост) ±9°
Линия тяги ±9°
Кастер ±22°
Поперечный угол наклона оси поворота ±22°
Колесная база 1 800 - 4 500 мм
Ширина колеи 1 100 - 1 900 мм

Дополнительные измеряемые параметры

  • Боковое смещение;
  • Межосевое расстояние;
  • Продольное смещение;
  • Разница: расстояние между осями;
  • Разница: ширина колеи.

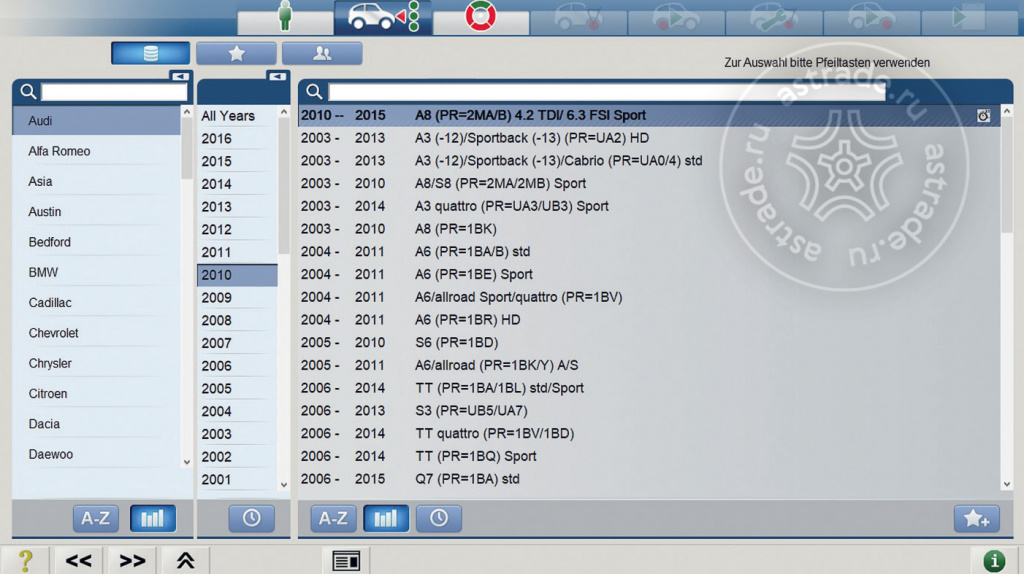

Полная база данных Autodata™ - с возможностью редактирования

Умная система помощи оператору

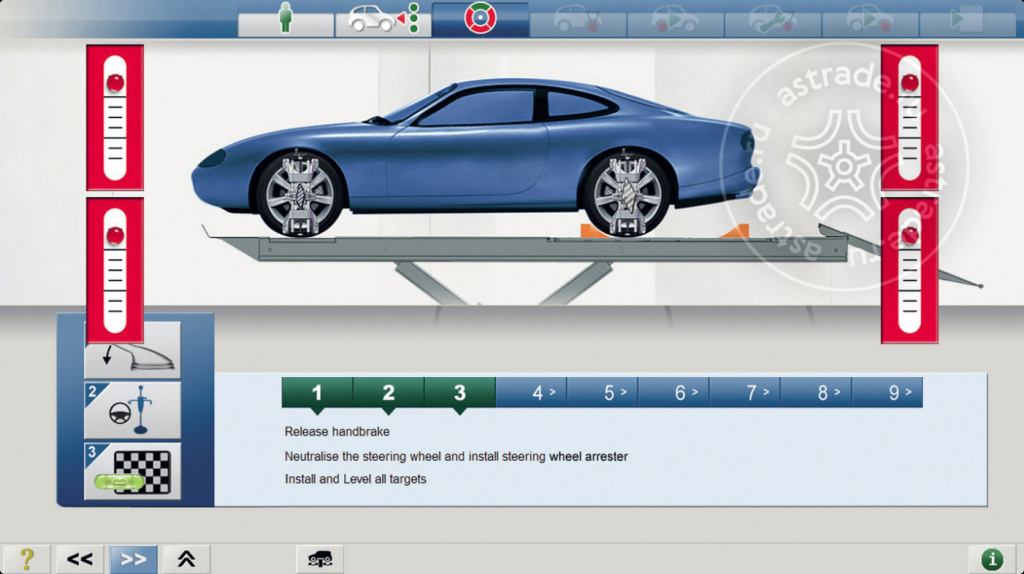

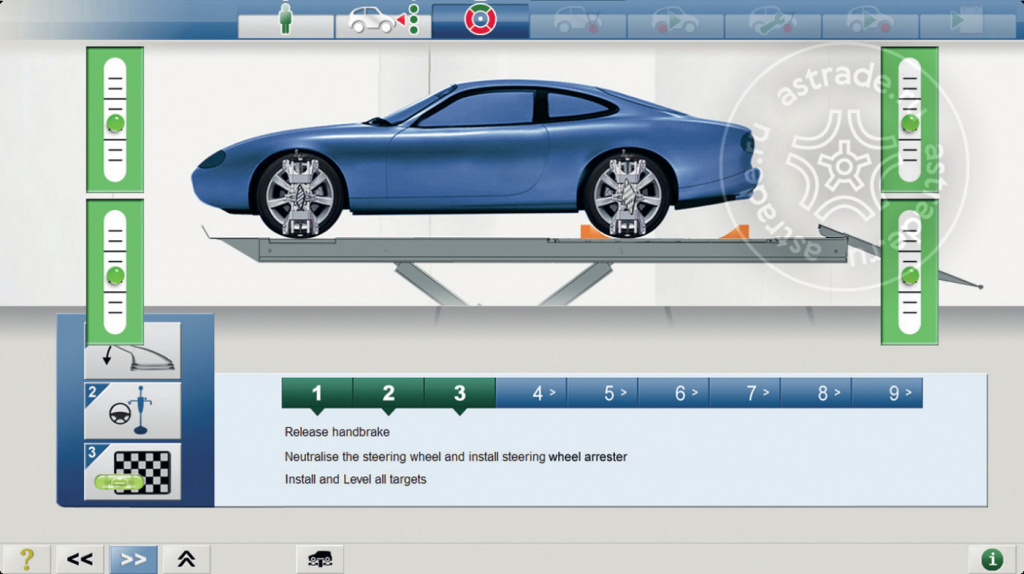

Виртуальные уровни для выравнивания мишеней

на экране монитора или на светодиодах на блоке камеры.

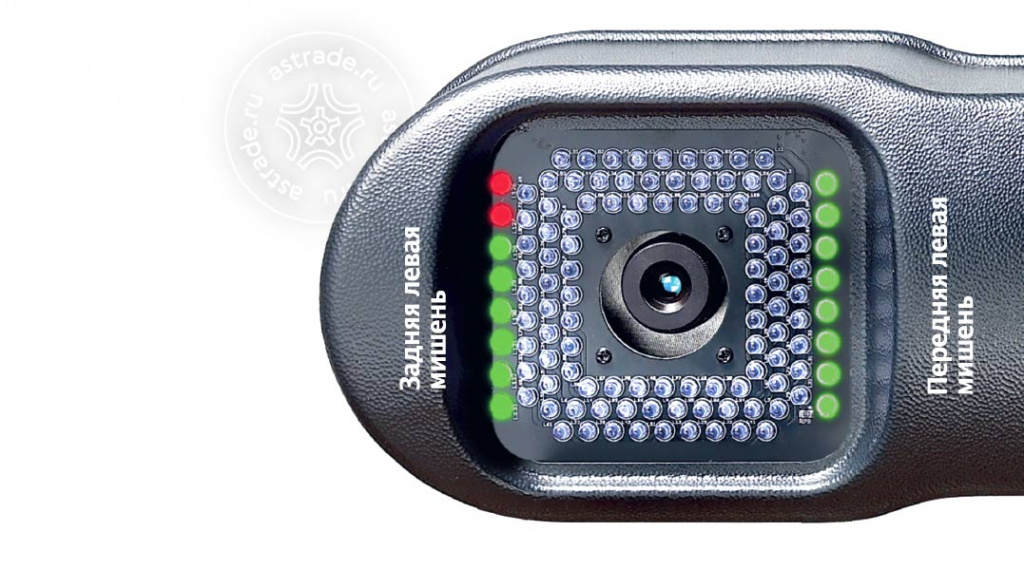

Отдельная светодиодная линия для каждой мишени (1-4).

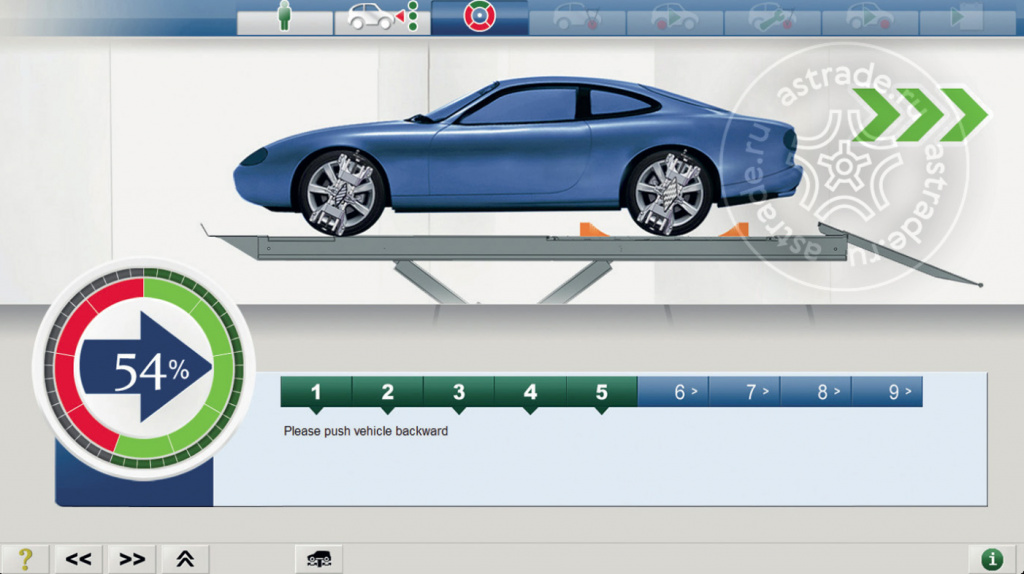

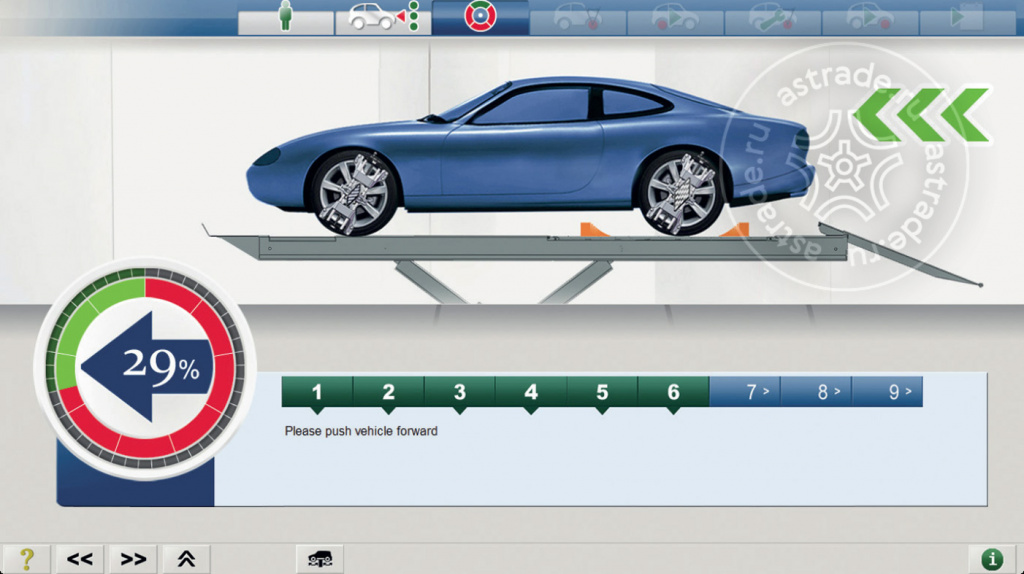

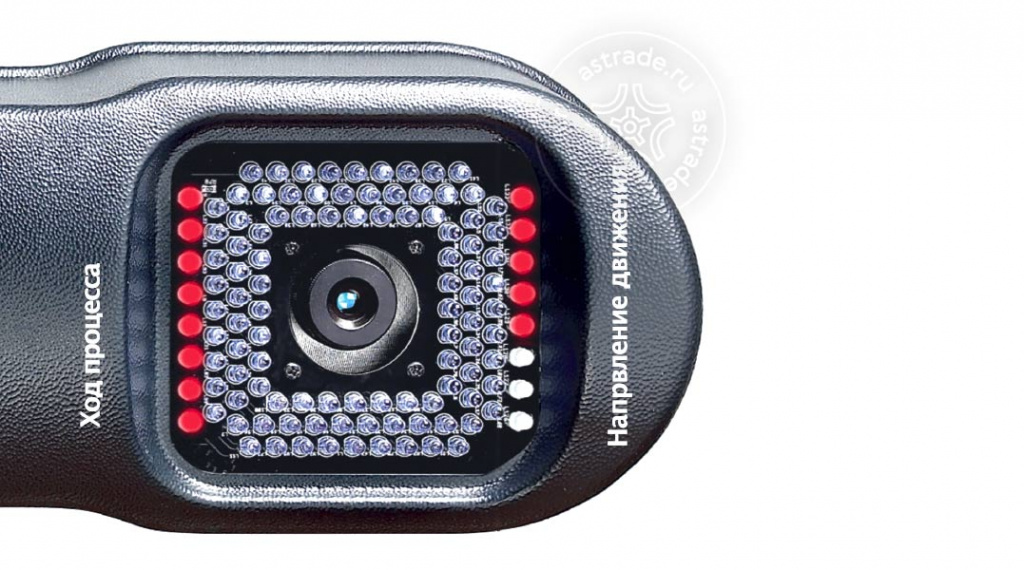

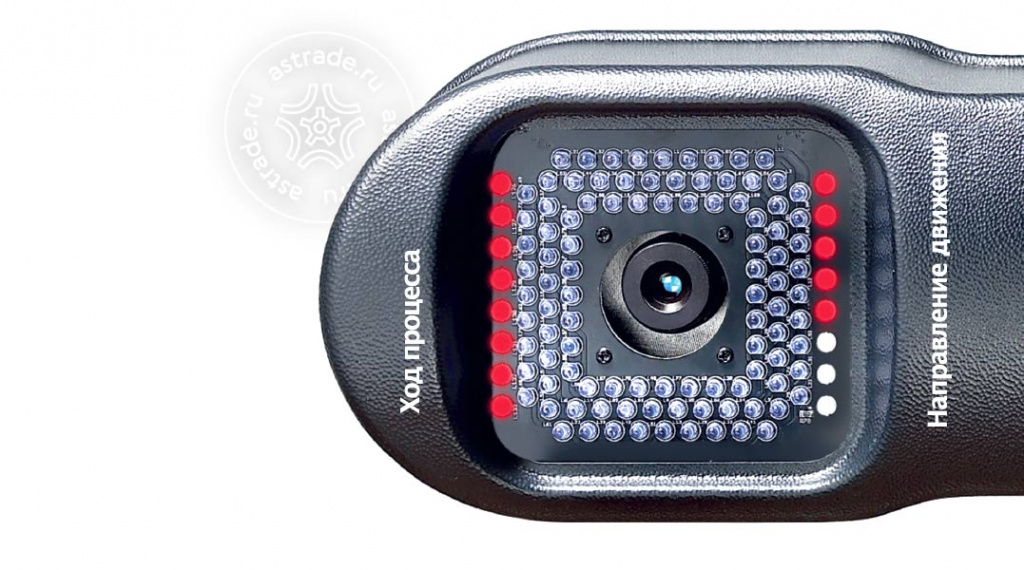

Процедура компенсации биения

Светодиоды 1 и 3 показывают ход обработки.
2 и 4 - направление движения.

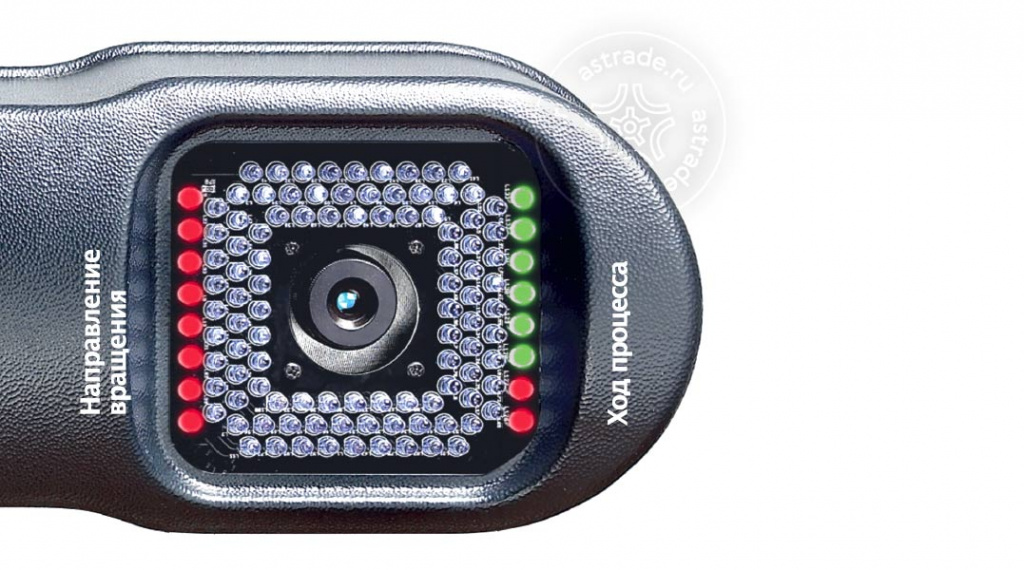

Поворот и блокировка руля

Светодиоды 1 и 3 показывают направление вращения, 2 и 4 - ход обработки.

Интеллектуальная LED-подсветка


Технические характеристики

Область применения
Размер диска 13“- 25“
Ширина колеи 1 100 - 1 900 мм
Колесная база 1 800 - 4 500 мм
Расстояние от стенда до передних поворотных кругов 1 800 - 2 400 мм
Расстояние между левой и правой камерой 2 240 мм
Питание
Напряжение 120 - 220 В
Частота 50/60 Гц
Мощность 0.72 кВт
Размеры
Высота 2 600 мм
Ширина 2 500 мм
Вес подвижного блока 47 kg
Вес блока камер 15 kg

Поддерживаемые языки

Русский, немецкий, английский, французский, итальянский, испанский, и другие (16 языков).

Применение 4-стоечных подъемников:

Чтобы стойки подъемника не мешали обзору камер, необходимо соблюдать следующие размеры:

Расстояние Камера-Круг Расстояние м/у стойками
1 800 мм 2 650 мм
2 100 мм 2 700 мм
2400 мм 2 750 мм
